cyber® dynamic system – sistema di azionamento compatto

  • Microazionamento cyber® dynamic system (taglia motore 40)

  • cyber® dynamic system

  • cyber® dynamic system con riduttore GCP (1-3 stadi)

  • cyber® dynamic system con riduttore NP (1-2 stadi)

  • cyber® dynamic system con vite a ricircolo (corsa breve o lunga)

  • cyber® dynamic system e azionamento simco® drive 2 (IP20 / IP65)

  • Microazionamenti simco® drive 2, cyber® dynamic system e cyber® dynamic line

connettività – compattezza – dinamicità

Grazie all’interfaccia Multi-Ethernet il sistema di azionamento compatto per uso industriale cyber® dynamic system offre massima connettività e intelligenza decentrata. La ridotta inerzia rotorica del motore e l’elevata risoluzione di corrente consentono, inoltre, movimenti precisi e altamente dinamici. Questo sistema costituisce la scelta professionale per applicazioni decentrate in condizioni ambientali impegnative con ingombro limitato.

Il sistema è disponibile con diverse varianti di trasduttore e riduttori epicicloidali, vite a ricircolo e freno di stazionamento.

Whitepaper: Raccomandazioni per l’utilizzo di servoazionamenti di altri costruttori con EtherNet/IP CIP Sync

I produttori di macchine di diversi segmenti industriali richiedono standard elevati per applicazioni motion control dinamiche e di precisione in tempo reale. Con l’integrazione di CIP SyncTM nei servoazionamenti di altri costruttori è possibile soddisfare questi requisiti e sfruttare tutti i vantaggi del prodotto nella trasmissione. Scoprite nel nostro Whitepaper le possibilità e i vantaggi che potete ottenere.

Richiedi ora

La soluzione ideale per trasmissioni complesse

Connettività

  • Variante Multi-Ethernet
  • Numerose interfacce di bus di campo in grado di operare in tempo reale
  • Parametrizzazione automatica del motore con targhetta elettronica
  • Rapida messa in funzione & Collegamento a PLC

Compattezza

  • Unità ultracompatta composta da motore e azionamento
  • Taglia motore 40 mm
  • Ingombro ridotto vicino all'applicazione

Dinamica

  • Motori con momento di inerzia ottimizzato per la massima accelerazione
  • Comunicazione Ethernet in tempo reale, a impulsi sincronizzati
  • Funzionalità PLC decentralizzata per sgravio del sistema di automazione
  • Realizzazione di profili di guida sincroni e dinamici

Precisione

  • Encoder assoluto con risoluzione trasduttore a 12 Bit
  • Elevata risoluzione di corrente di 14 bit per una regolazione della coppia ad alta precisione
  • Tempi di ciclo ridotti per applicazioni di precisione

Robustezza e sicurezza

  • Classe di protezione IP65 per utilizzo decentralizzato in condizioni ambientali difficili
  • Range di ingresso esteso da 12 a 60 VDC
  • La funzione di sicurezza STO integrata soddisfa i requisiti della normativa SIL3

Flessibilità

  • La struttura modulare permette di ottenere soluzioni ottimali per le applicazioni più svariate
  • L’integrazione opzionale di encoder Multiturn, freno di stazionamento, riduttore o attuatore con vite a ricircolo

Varianti di prodotto

Servomotori

Servomotori

In questa variante, il motore taglia 40 mm e una versione speciale dell’alloggiamento del regolatore formano insieme un’unità ultracompatta adatta a spazi di montaggio estremamente ridotti. Questo anche grazie a una riduzione dei cavi, eccetto l’alimentazione di tensione e la comunicazione tramite bus di campo. cyber® dynamic system dispone, inoltre, di un’intelligenza di controllo decentrata per l’attuazione di una funzione di posizionamento autonoma. È, quindi, perfettamente idoneo per l’integrazione in sistemi in cui è necessario sgravare efficacemente le infrastrutture di comunicazione e i comandi della macchina.

Unità ultracompatta composta da motore e azionamento

Ideale in condizioni di montaggio estremamente ristrette

Encoder assoluto (Singleturn), encoder assoluto (Multiturn)

Freno di stazionamento opzionale

Classe di protezione IP65 ( montato)

Cablaggio minimo

Numerose interfacce di bus di campo e intelligenza decentrata

Unità ultracompatta composta da motore e azionamento

Ideale in condizioni di montaggio estremamente ristrette

Encoder assoluto (Singleturn), encoder assoluto (Multiturn)

Freno di stazionamento opzionale

Classe di protezione IP65 ( montato)

Cablaggio minimo

Numerose interfacce di bus di campo e intelligenza decentrata

Servoattuatori

Servoattuatori

I micromotori per uso industriale con azionamento integrato possono essere combinati con riduttori epicicloidali da uno a tre stadi per la conversione di coppie fino a 22 Nm. Grazie a un collegamento con saldatura integrale, formano un'unità estremamente compatta senza flangia di adattamento.

Freno di stazionamento opzionale

Struttura compatta grazie all'eliminazione della flangia di adattamento (nel riduttore GCP)

Versione da 1-3 stadi

Riduttore epicicloidale di alta qualità

Motore e riduttore con saldatura integrale

Freno di stazionamento opzionale

Struttura compatta grazie all'eliminazione della flangia di adattamento (nel riduttore GCP)

Versione da 1-3 stadi

Riduttore epicicloidale di alta qualità

Motore e riduttore con saldatura integrale

Servoattuatori lineari

Servoattuatori lineari

Il sistema di azionamento compatto cyber® dynamic system con vite a ricircolo integrata è la soluzione ideale per posizionamenti a elevata dinamica. Nella versione servoattuatore il servomotore, la vite a ricircolo, la guida lineare e il sistema encoder costituiscono un'unità chiusa, ad alta integrazione e pronta per il montaggio. Rispetto ai cilindri pneumatici, costituiscono un'alternativa ad elevata efficienza energetica che non richiede manutenzione.

Classe di protezione IP65

Cuscinetti assiali rinforzati

Guida lineare integrata con dispositivo antirotazione

Vite a ricircolo integrata

Tubo di spinta chiusocon raschiatore integrato

Freno di stazionamento opzionale

Classe di protezione IP65

Cuscinetti assiali rinforzati

Guida lineare integrata con dispositivo antirotazione

Vite a ricircolo integrata

Tubo di spinta chiusocon raschiatore integrato

Freno di stazionamento opzionale

Sistema di azionamento compatto

Servomotoriad elevata dinamica taglia17 - 40 mm (con riduttore e vite a ricircolo opzionali)

Numerose interfacce di bus di campo e intelligenza decentrata

Arresto sicuro del sistema in caso di emergenza grazie alla funzione di sicurezza STO (Safe Torque Off) integrata, secondo SIL3, senza perdita di produttività

Installazione compatta grazie a soluzioni di allineamento e utilizzo di connettori user-friendly

La targhetta elettronica consente una parametrizzazione automatica del motore in tutta sicurezza

Semplicità di montaggio in macchina senza ulteriore incapsulamento grazie alla classe di protezione IP65

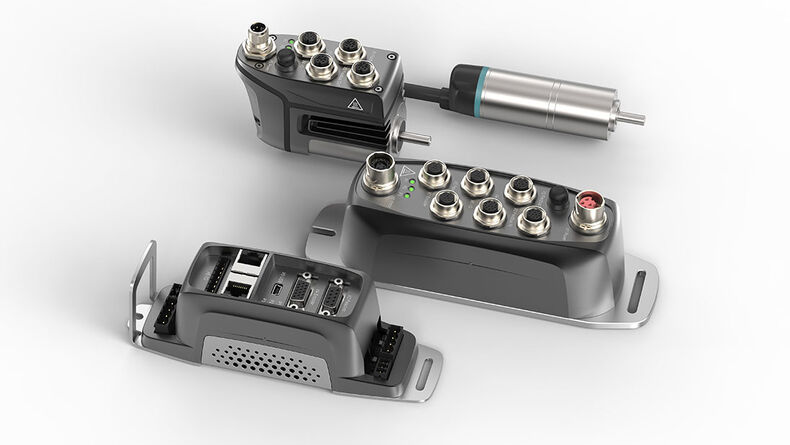

L'azionamento cyber® simco® drive 2, la serie di motori cyber® dynamic line e cyber® dynamic system si completano da ogni punto di vista.

Le numerose interfacce di bus di campo consentono l'integrazione in comandi di livello superiore (Sercos e CANopen su richiesta).
