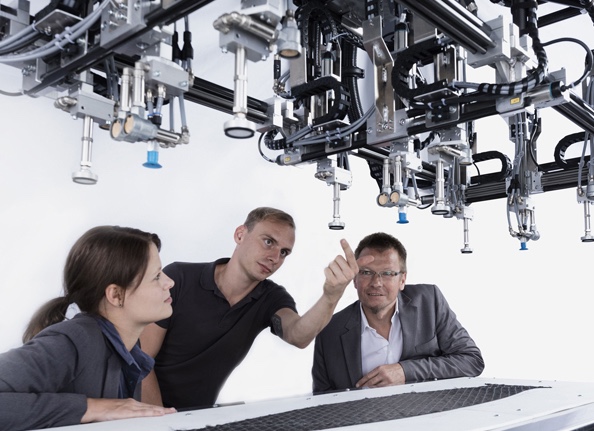

Il sistema di presa deve essere in grado di afferrare e, in alcuni casi, anche di preformare ritagli di materiale composito di varie dimensioni e nuclei in poliuretano per poi posarli nuovamente. Questo richiede a sua volta un sistema di manipolazione altamente flessibile, capace di spostarsi su varie posizioni lineari senza necessità di riattrezzaggio. Per la movimentazione della pinza di presa i progettisti di FILL hanno scelto senza esitazione le soluzioni compatte di WITTENSTEIN. Cosa li ha convinti? Il design compatto, la leggerezza del motore e il fatto che gli azionamenti possono essere facilmente integrati  con il bus di campo PROFINET nel sistema di manipolazione.

FILL ha inserito nell’unità di manipolazione complessivamente 19 micromotori  della serie cyber^® dynamic line, taglia 32, ciascuno equipaggiato con un azionamento simco^® drive. Un assetto  che permette di eseguire sequenze di movimento precise, in modo sincrono e indipendente le une dalle altre. Nove dei servomotori compatti provvedono a posizionare in verticale una ventosa tramite una  trasmissione a vite. Queste ventose permettono alla pinza di presa di prelevare nuclei in PU di varie dimensioni, nonché elementi in composito di vario taglio, che vengono preformati per la lavorazione successiva. Gli altri cyber^® dynamic line posizionano, invece,  le ventose in orizzontale, in base al formato, sempre con l’ausilio di una trasmissione a vite. La struttura completa viene così realizzata strato dopo strato con un solo stampo. Il risultato finale è un componente in materiale composito, ottenuto senza necessità di complicate procedure di manipolazione e posa tra le consuete fasi del processo.

Questi compositi sono utilizzati, ad esempio, nei settori automobilistico e aerospaziale, in ambito sportivo, nell’industria energetica e nell’ingegneria del legno e delle costruzioni. Tutti i principali produttori di sci e snowboard si affidano a FILL e circa l’80% delle auto europee è costruito con materiali realizzati prioprio con le macchine di questa azienda fondata nel 1966 e conta oggi circa 700 dipendenti.

Abbiamo affiancato i progettisti di FILL nella scelta dei motori, fornendo la nostra consulenza ed eseguendo i calcoli dei carichi con il software di dimensionamento cymex^® 5. Abbiamo, inoltre, fornito prototipi per eseguire vari test.

La combinazione perfetta per macchine con strutture mobili
Per applicazioni che richiedono ingombri ridotti, i nostri azionamenti simco^® drive e gli innovativi servomotori compatti cyber^® dynamic line  offrono un concentrato di tecnologia altamente performante. Sistema di controllo e motore da un unico fornitore permettono di progettare soluzioni ottimali, senza rischi. È possibile realizzare senza problemi il collegamento con azionamenti di livello superiore utilizzando diversi sistemi di bus. Grazie alla targhetta elettronica non è necessaria alcuna parametrizzazione, con un’accelerazione della messa in servizio. Il collegamento monocavo tra azionamento e motore rappresenta una soluzione rapida e conveniente, con una riduzione del peso complessivo, a cui contribuisce anche il design ad alta densità di potenza dei servomotori compatti. Infine, le prestazioni dell’azionamento sono perfettamente in linea con quelle dei motori, garantendo, così, le più alte performance, indipendentemente dall’applicazione.
