La Schmale Maschinenbau GmbH di Altena, nella Renania Settentrionale-Vestfalia, in Germania, è specializzata nella progettazione di macchine di formatura. L'azienda si definisce una società di consulenza di ingegneria in grado, al contempo, di progettare e costruire soluzioni complete personalizzate per ogni sfida produttiva. Un sistema modulare permette di combinare diverse tecnologie di produzione e garantisce personalizzazione ed efficienza. Con l'integrazione sistematica di soluzioni meccatroniche ad alta efficienza energetica - in particolare la serie di servoattuatori TPM⁺ di WITTENSTEIN alpha - Schmale Maschinenbau stabilisce di fatto nuovi standard nell'ingegneria meccanica e di controllo.

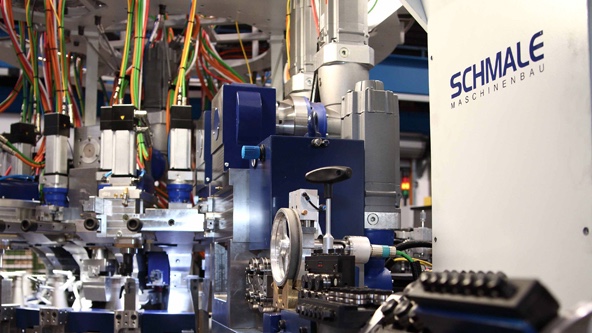

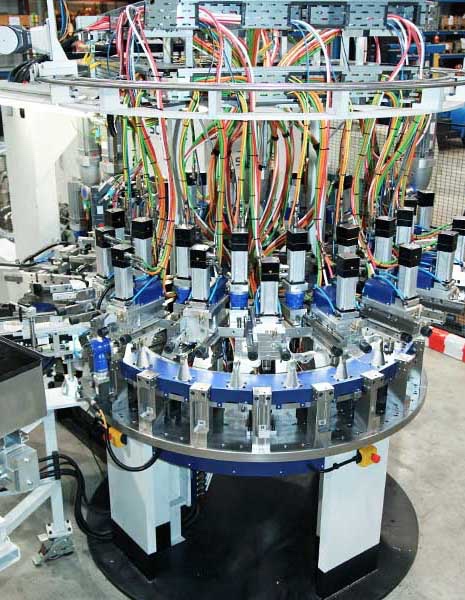

SPEEDMAX S, ad esempio, è in grado di produrre fino a 200 pezzi arrivando anche a 20 operazioni di piegatura al minuto. Tutto questo è reso possibile da un approccio progettuale molto speciale. SPEEDMAX combina i vantaggi delle macchine CNC dotate di piegatrici girevoli con quelli delle piegafilo multislitta, ma escludendone eventuali rispettivi svantaggi. In combinazione con una tavola rotante di indicizzazione, è stato possibile aumentare sensibilmente la velocità del processo di piegatura del filo, con più di tre pezzi finiti al secondo che escono dalla macchina. Un'altra caratteristica straordinaria di SPEEDMAX sono i tempi di attrezzaggio molto brevi: un cambio utensili richiede solo pochi minuti.

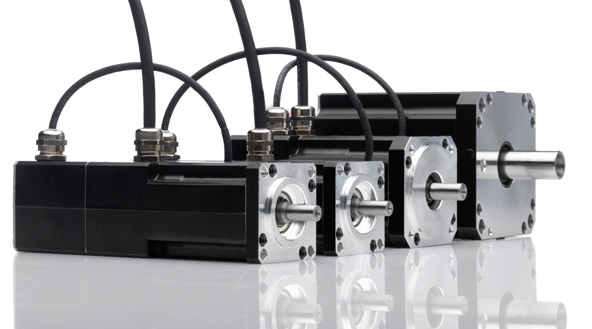

Questi motori si caratterizzano per l'elevata potenza e le numerose configurazioni possibili. Sono disponibili flange con diametro da 55 mm a 245 mm e tensioni DC bus da 12 a 750 Volt. È possibile integrare un freno di stazionamento e qualsiasi sistema encoder standard. Il motore può essere realizzato senza carcassa, ma anche nella variante ad albero cavo per l'integrazione di ulteriori funzionalità. Per quanto riguarda la tecnologia di controllo, i cyber^® power motors sono compatibili con gli azionamenti dei principali produttori. La concezione modulare permette di adattare l'azionamento ad ogni specifica applicazione – come nel caso del progetto SPEEDMAX realizzato insieme a Schmale.

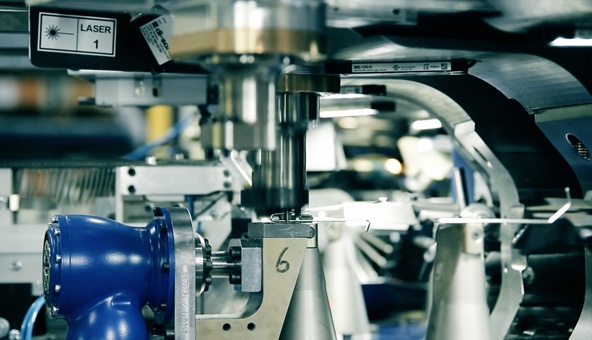

Svolgono il loro compito in meno di 0,2 secondi. I circa 90 servomotori installati nella macchina sono sincronizzati tra loro tramite curve virtuali. Ciò consente un coordinamento delle sequenze di movimento con una precisione di centesimi di secondo. Per questo sono richieste alta dinamica e momento d'inerzia ridotto. I motori sono stati, quindi, interamente ottimizzati per il loro specifico utilizzo nella macchina SPEEDMAX. WITTENSTEIN cyber motor è riuscita ad ottenere una dinamica notevolmente migliorata in tutti e tre i tipi di motori della serie cyber^® power motors, grazie al particolare design del rotore e all'avvolgimento dello statore con un alto coefficiente di riempimento della cava, adattato al ciclo.

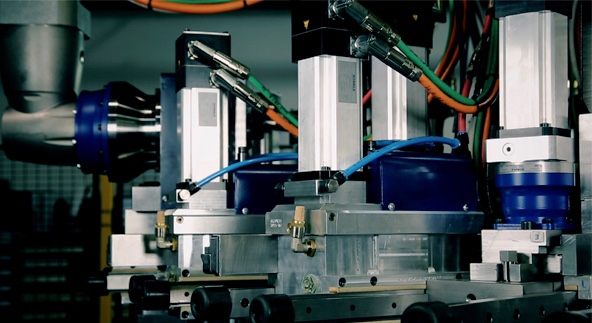

Grazie all'inerzia ridotta al minimo, sono possibili elevate accelerazioni nelle stazioni di lavoro e nel ciclo con tavola rotante, perché i motori richiedono solo una coppia ridotta per l'auto-accelerazione. Ciò significa che è disponibile una coppia maggiore per il processo e la macchina può raggiungere così tempi di ciclo estremamente brevi. La produzione per unità di tempo è quindi notevolmente più elevata e i clienti di Schmale possono ora produrre i loro pezzi in filo piegato in modo più economico.

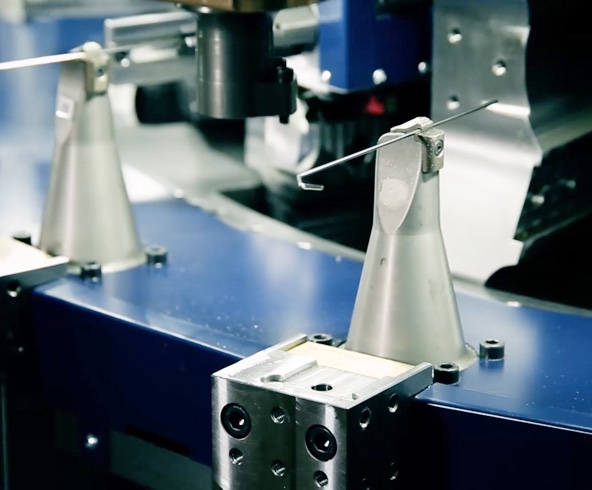

Lavora fili di spessore da uno a quattro millimetri. Schmale sta già costruendo la versione L, che sarà in grado di lavorare fili con uno spessore da otto a dodici millimetri e una lunghezza di alimentazione fino a 500 millimetri. È prevista anche una versione M, per spessori di filo da quattro a otto millimetri. Anche su queste macchine, i cyber^® power motors contribuiranno in modo significativo a garantire una produzione altamente dinamica, precisa e conveniente di parti in filo piegato.
