cyber® kit line small – Servomotori frameless

  • cyber® kit line – Servomotori nelle taglie 50 e 85 mm

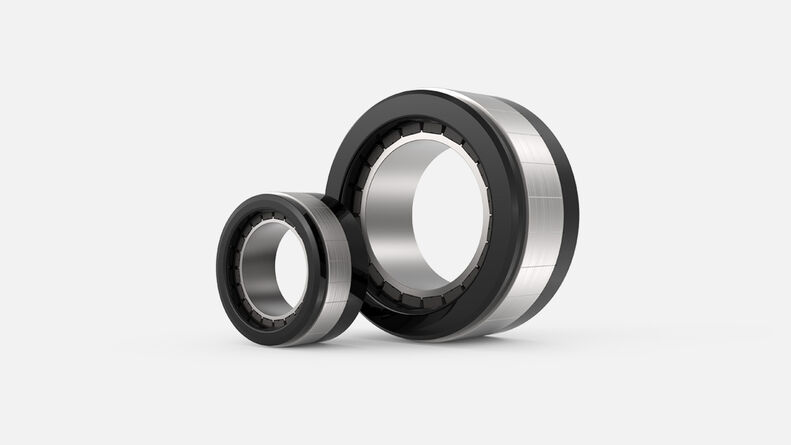

  • Diverse lunghezze per ogni taglia con due varianti di albero cavo e momento di inerzia ottimizzato

  • Impiego con sensori di temperatura integrati e possibilità di sensori di Hall opzionali

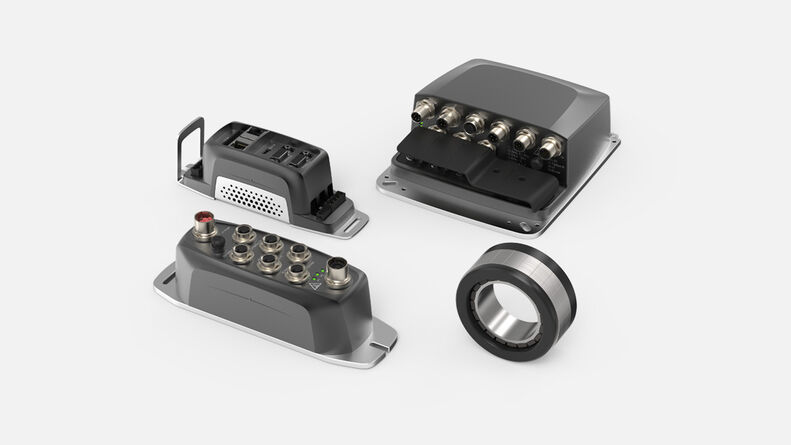

  • Compatibilità con servoazionamenti cyber® simco® line


alta densità di coppia – elevata integrazione – flessibilità

I servomotori frameless della serie cyber® kit line, di dimensioni compatte, assicurano massime prestazioni per coppia e flessibilità. Inoltre la versione senza carcassa (frameless) con albero cavo di grandi dimensioni assicura al costruttore la massima libertà di integrazione possibile e consente di sviluppare soluzioni uniche per applicazioni specifiche.

cyber® kit line, costituito da rotore e statore, consente un'integrazione flessibile nella macchina grazie al grande numero di varianti.

Downloads

La soluzione ideale per trasmissioni complesse

Coppia elevata

  • Massima densità di coppia grazie al massimo fattore di riempimento del rame
  • Motore torque con 20 poli

Integrabilità

  • Versione senza carcassa
  • Albero cavo di grandi dimensioni
  • Adatto a calettamento e incollaggio

Flessibilità

  • 60 V e 600 V
  • Più di 100 possibilità di selezione

Connettività

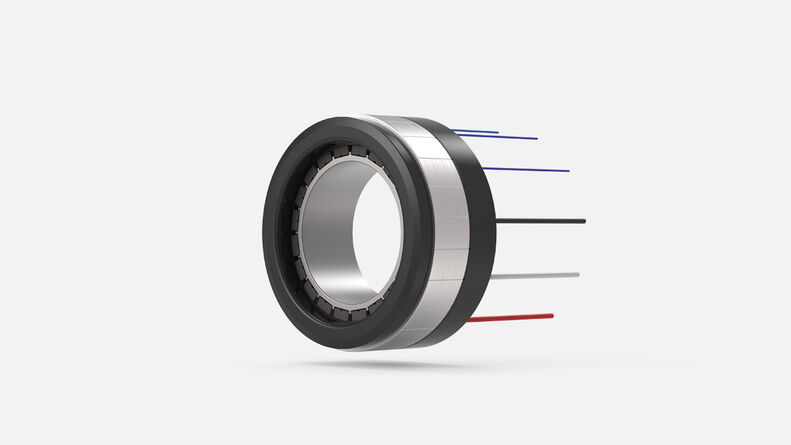

  • Sensore di temperatura PTC e PT1000 integrato

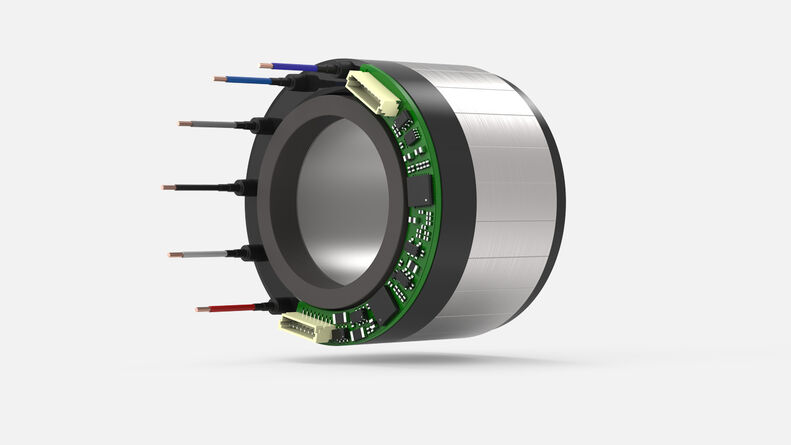

  • Sensore di Hall opzionale

Dinamica

  • Design costruttivo con momento di inerzia ottimizzato
  • 2 varianti rotore per diverse applicazioni

Affidabilità

  • Potting completo per un’enorme robustezza
  • Temperatura avvolgimento max. di 155 °C per estese condizioni di impiego
  • Tolleranza

Caratteristiche distintive

Con oltre 100 possibilità di selezione, la serie cyber® kit line assicura massima flessibilità di utilizzo. I motori con coppia ottimizzata offrono massima robustezza grazie al potting sull'intero diametro e massima integrabilità grazie al design senza carcassa con albero cavo di grandi dimensioni. In combinazione con i sensori di temperatura PTC e PT1000 integrati oltre che con il sensore di Hall, i motori offrono diverse opzioni in termini di connettività.

Versione 60 V e 600 V

Albero cavo di grandi e piccole dimensioni

Sensore di temperatura PTC e PT1000 integrato

Sensore di Hall opzionale

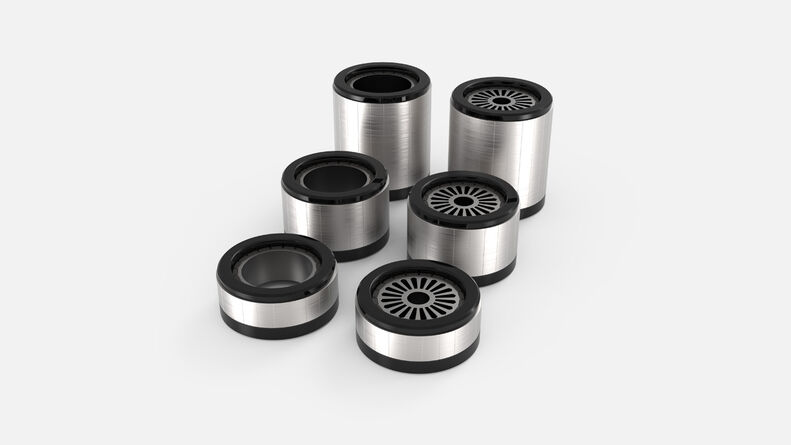

 Diverse lunghezze per ogni taglia

Versione 60 V e 600 V

Albero cavo di grandi e piccole dimensioni

Sensore di temperatura PTC e PT1000 integrato

Sensore di Hall opzionale

 Diverse lunghezze per ogni taglia

Dati tecnici

Taglia 050

   050-010050-020050-040
Tensione DC BusUDC VDC484856048560
Potenza massimaPmaxW3123968855101018
Coppia massimaMmaxNm0,81,41,32,93,1
Corrente massimaImaxA10,013,02,020,03,0
Coppia di stallo continuativaM0Nm0,50,80,71,31,2
Corrente di stallo continuativaI0A5,97,01,09,01,1
Velocità a vuoton0min-1695949601006837206015
Diametro esterno statoreA1[mm]50
Altezza statoreB[mm]23,833,853,8
Lunghezza parte laminataB1[mm]102040
Diametro interno rotoreD[mm]12 | 3012 | 3012 | 3012 | 3012 | 30





Taglia 085

   085-020085-040085-080
Tensione DC BusUDC VDC485604856048560
Potenza massimaPmaxW172838862722535737067089
Coppia massimaMmaxNm7,57,413,915,725,430,0
Corrente massimaImaxA60,010,087,015,0120,020,0
Coppia di stallo continuativaM0Nm3,33,45,25,18,17,7
Corrente di stallo continuativaI0A23,94,230,64,436,34,7
Velocità a vuoton0min-1416080263243557325023939
Diametro esterno statoreA1[mm]85
Altezza statoreB[mm]25,946,286
Lunghezza parte laminataB1[mm]204080
Diametro interno rotoreD[mm]15 | 5015 | 5015 | 5015 | 5015 | 5015 | 50
