cyber® kit line large – Servomotori frameless

  • cyber® kit line large – Servomotori frameless

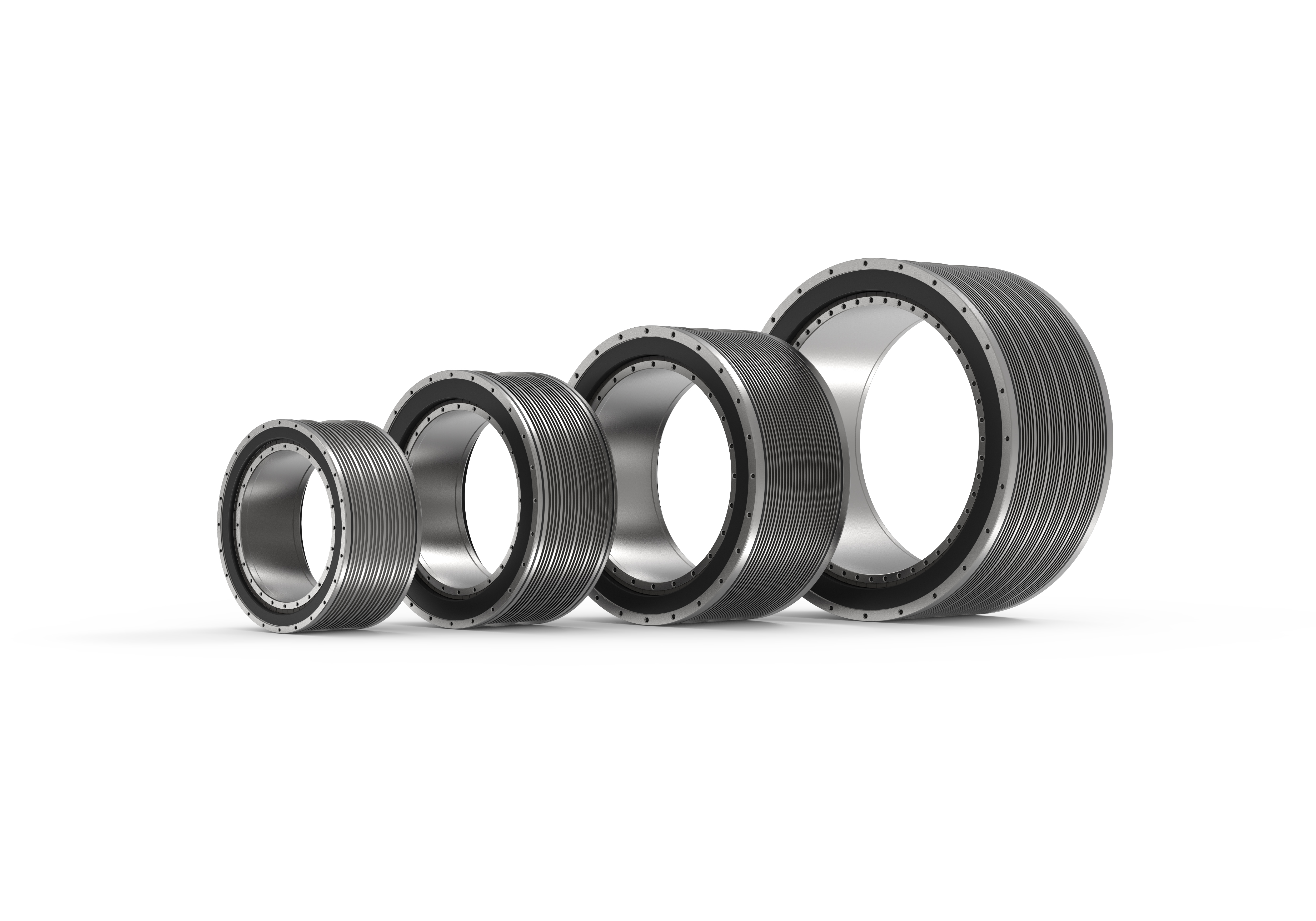

  • cyber® kit line large – Servomotori frameless nelle taglie 290, 360, 420 e 530 mm

alta densità di coppia – elevata integrazione – flessibilità

I servomotori frameless della serie cyber® kit line, assicurano massime prestazioni per coppia e flessibilità in dimensioni compatte. Inoltre, la versione senza carcassa (frameless) con albero cavo di grandi dimensioni assicura al costruttore la massima libertà di integrazione possibile e consente di sviluppare soluzioni uniche per applicazioni specifiche.
Il kit, costituito da rotore e statore, consente un'integrazione flessibile nella macchina, grazie al grande numero di varianti.

Inoltre gli azionamenti diretti ad alte prestazioni (motori coppia) sono la soluzione ideale, ad esempio, per le macchine utensili.

Downloads

Webinar l'utilizzo dei servomotori frameless

In questo webinar tecnico ti illustreremo le possibili applicazioni dei nostri servomotori frameless. Attraverso diversi esempi concreti, scoprirai quali parametri prendere in considerazione durante la selezione, il dimensionamento, l'installazione e il funzionamento di questi motori, oltre a tutte le varie opzioni di progettazione.

Registrati

La soluzione ideale per trasmissioni complesse

Coppia elevata

  • Massima densità di coppia grazie al massimo fattore di riempimento del rame

Integrabilità

  • Versione senza carcassa
  • Albero cavo di grandi dimensioni

Flessibilità

  • Design 600 V
  • Molteplici possibilità di selezione

Affidabilità

  • Potting completo per un’enorme robustezza
  • Tolleranza

Caratteristiche distintive

Grazie a molteplici possibilità di selezione, la serie cyber® kit line large fornisce massima flessibilità di utilizzo. I motori con coppia ottimizzata offrono massima robustezza grazie al potting sull'intero diametro e massima integrabilità grazie al design senza carcassa con albero cavo di grandi dimensioni.

Versione 600 V

Albero cavo di grandi dimensioni

Sensori di temperatura integrati

Diverse lunghezze per ogni taglia

Dati tecnici

Taglia 290

   290-050290-100290-200
Tensione DC BusUDC VDC560
Potenza massimaPmaxW119001180025900
Coppia massimaMmaxNm580,001120,002310,00
Corrente massimaImaxA33,043,093,0
Coppia di stallo continuativaM0Nm255,00493,001002,00
Corrente di stallo continuativaI0A16,021,044,0
Velocità a vuoton0min-1364240251
Diametro esterno statoreA1mm310
Altezza statoreBmm90140240
Lunghezza parte laminataB1mm60110210
Diametro interno rotoreDmm220

Taglia 360

   360-050360-100360-200
Tensione DC BusUDC VDC560
Potenza massimaPmaxW112001730019800
Coppia massimaMmaxNm1122,002066,004059,00
Corrente massimaImaxA45,076,0110,0
Coppia di stallo continuativaM0Nm484,00902,001583,00
Corrente di stallo continuativaI0A20,033,046,0
Velocità a vuoton0min-1236209147
Diametro esterno statoreA1mm385
Altezza statoreBmm110160260
Lunghezza parte laminataB1mm70120220
Diametro interno rotoreDmm265

Taglia 420

   420-070420-150
Tensione DC BusUDC VDC560
Potenza massimaPmaxW2033030800
Coppia massimaMmaxNm2234,004447,00
Corrente massimaImaxA82,0138,0
Coppia di stallo continuativaM0Nm968,001945,00
Corrente di stallo continuativaI0A35,058,0
Velocità a vuoton0min-1206168
Diametro esterno statoreA1mm455
Altezza statoreBmm130210
Lunghezza parte laminataB1mm90170
Diametro interno rotoreDmm325

Taglia 530

   530-100530-200
Tensione DC BusUDC VDC560
Potenza massimaPmaxW3180060000
Coppia massimaMmaxNm4847,009191,00
Corrente massimaImaxA109,0209,0
Coppia di stallo continuativaM0Nm2094,003982,00
Corrente di stallo continuativaI0A50,095,0
Velocità a vuoton0min-1137137
Diametro esterno statoreA1mm565
Altezza statoreBmm160260
Lunghezza parte laminataB1mm120220
Diametro interno rotoreDmm420
